波形选配模块
|
|
低等级波形衰减模块
|
型号：LSU-1
进行等级1和等级2测试时衰减波形幅值用，
适用于W4，W5A和W5B三种波形
主要用于PIN注入测试和电缆束测试
需要配合LSS160SS发生器使用。
|
|
W5B波形选配模块
|
型号：MD-W5B-SS
W5B波形（单次回击）选配模块
可满足W5B波形插脚注入试验等级1-5测试
可满足W5B波形电缆束（单次回击）试验等级1-5测试
电缆束试验时需要配合LCT-1电流注入耦合变压器使用。
内置于LSS160SS发生器内
|
|
型号：MD-W5B-MS
W5B波形（多次回击）选配模块
可满足W5B波形电缆束（多次回击）试验等级1-5测试
电缆束试验时需要配合LCT-1电流注入耦合变压器使用
内置于LSS160MS发生器内
|
|
ETS 160MB波形选配模块
|
W2波形模块（电压）
需配合WTS160MB发生器主机使用
用于输出W2波形，*大2000V
用于W2波形的电缆束（单次回击）、电缆束（多次回击）试验的等级1-5试验
电缆束试验时需要配合LVT-2高频电压耦合变压器使用
|
|
型号：W3-1MHz（25Ω）波形模块
需配合WTS160MB发生器主机使用
用于输出W3-1MHz波形，*大3200V
用于W3-1MHz波形的插脚注入等级1-5试验
可用于电缆束（单次回击）、电缆束（多次回击）、以及电缆束（多次脉冲群）试验的等级1-4试验
电缆束试验时需要配合LVT-2高频电压耦合变压器使用
|
|
W3-1MHz-H（电压）
W3-1MHz电缆束高等级试验模块
需配合WTS160MB发生器主机使用
用于输出W3-1MHz电压波形，*大4000V
用于W3-1MHz波形的电缆束（单次回击）、电缆束（多次回击）、以及电缆束（多次脉冲群）试验的等级2-5试验
电缆束试验时需要配合LVT-2高频电压耦合变压器使用
|
|
W3-10MHz
W3-10MHz电缆束试验模块
需配合WTS160MB发生器主机使用
用于输出W3-10MHz电压波形，*大4000V
用于W3-1MHz波形的电缆束（单次回击）、电缆束（多次回击）、以及电缆束（多次脉冲群）试验的等级2-5试验
电缆束试验时需要配合LVT-2高频电压耦合变压器使用
|
|
W6波形模块（电流）
W6电缆束（多次脉冲群）试验模块
需配合WTS160MB发生器主机使用
用于输出W6电流波形，*大160A
用于W6波形的电缆束（多次脉冲群）试验的等级1-5试验
试验时需要配合LVT-3高频电流耦合变压器使用
|
|
|

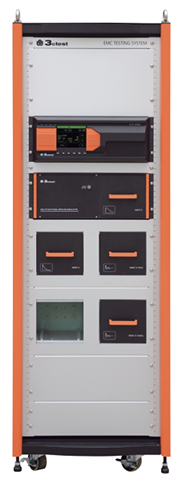

ETS160MB-35U
采用35U标准机架
可方便的将ETS160MB系列设备整齐的收纳
内置2个4U主机收纳槽
内置4个标准模块收纳槽
带有滑动导轨，方便放置
解决实验室内各波形模块杂乱存放问题。
|
|
试验选配模块
|
|
|
LCT-1
电流耦合变压器
用于W1，W5A，W5B电流波形耦合
可满足电缆束W1、W5A、W5B波形的单次回击、多次回击等级1-5测试
*大耦合W1波形4kA（1T：1T）
*大耦合W5A波形10kA（2T：1T）
*大耦合W5B波形5kA（2T:1T）
需要配合LSS160SS和LSS160MS使用
|
|
|
LVT-1
电压耦合变压器
用于W4，W5A，W5B电压波形耦合
可满足电缆束W4、W5A电压波形的单次回击、多次回击等级1-5测试
*大耦合W4电压波形1600V（5T：5T）
*大耦合W5A电压波形1600V（7T：7T）
*大耦合W5B电压波形300V（10T：10T）
需要配合LSS160SS和LSS160MS使用
|
|
|
LVT-2
高频电压耦合变压器
用于W2，W3（1MHz、10MHz）电压波形耦合
可满足电缆束W2、W3电压波形的单次回击、多次回击、以及多次脉冲群等级1-5测试
*大耦合W2电压波形2000V
*大耦合W3电压波形4000V
需要配合ETS160MB且需要有相应的波形输出模块一起使用
|
|
|
LVT-3
高频电流耦合变压器
用于W6电流波形耦合
可满足电缆束W6电流波形的多次脉冲群等级1-5测试
*大耦合W6电流波形160A
需要配合ETS160MB且需要有相应的波形输出模块一起使用
|
|
|
CN-1
电源耦合单元
用于W4、W5A、W5B波形进行浪涌波形耦合
隔离交流/直流电源*高电压400V
交流采用压敏耦合器件，含130V，250V及420V3个等级
直流200V以下耦**用电容耦合，200V以上可使用压敏耦合
可满足插脚注入W4、W5A及W5B波形的带电源测试
|
|
|
DN-416T
电源去耦单元
用于W4、W5A、W5B波形进行浪涌波形的去耦耦合
交流/直流电源供电*高电压3相400V 16A，0-800Hz（共模）
采用共模电感器配合去耦电容等实现单相滤波
可满足插脚注入W4、W5A及W5B波形的带电源测试
|
|
|
DN-4200T
电源去耦单元
用于W4、W5A、W5B波形进行浪涌波形的去耦耦合
交流/直流电源供电*高电压3相400V 200A，0-800Hz（共模）
采用共模电感器配合去耦电容等实现单相滤波
可满足插脚注入W4、W5A及W5B波形的带电源测试
使用22U可移动机柜
|
|
|
LISN 3830
线路阻抗稳定网络
用于电缆束试验时隔离电波干扰，提供稳定的测试阻抗
交流/直流电源供电*高电压400V 30A
三相电源供电时需要使用4只同时使用。
|
|
|
LISN 45200
线路阻抗稳定网络
用于电缆束试验时隔离电波干扰，提供稳定的测试阻抗
交流/直流电源供电*高电压450V 200A
三相电源供电时需要使用4只同时使用。
|
|
|
C28000
大容量电容
用于电缆束试验时配合LISN使用
直流电源供电*高电压400V
电容量为28000uF
|
|
测量选配附件
|
|
|
MDO3052
泰克系列数字示波器
频率500Mhz，采样率1.25GS/s
存储深度10Mb，可用于测试多次回击及脉冲群波形
|
|
|
P5664
电流传感器
美国pearson，卡钳式，峰值电流200kA，0.001V/A
*大8As电荷量
用于测试W1，W4，W5A，及W5B的电流波形
|
|
|
THDP0100
差分探头
美国泰克，6kV差分模式，100MHz频率
可用于所有波形的电压信号测量
|
|
|
TFB1000
电压衰减器
HILOK，频率400MHz，用于测量W3，W2的高频电压波形
|
|
|
MCS01
电流衰减器
HILOK，0.1V/A，频率400MHz
用于测量W3，W6的电流波形。
|
|
|
CN-2
高频电容耦合器
用于W2，W3，W6波形的脉冲耦合作用
满足W2，W3，W6波形插脚注入试验的带电源试验要求。
|
|
|
HIP5000
手持式插脚注入探头
用于W2，W3，W6波形的插脚注入试验，
手持式结构设计，方便对被测产品的针脚进行浪涌注入
*高使用电压10kV。
|
|
|
移动测试车
承重300kg
液压升降，带万向轮，*高升高1M
可作为LCT-1，LVT-1等重型耦合器及其他台式仪器的测试平台
|
|
|
测试桌
全实木桌体设计
可选择2mm铝板或者铜板桌面
可选择参考接地板
具有0.8M*1.5M*0.8M，1.2M*2.4M*0.8M，1.5M*4.8M*0.8M等规格尺寸
也可定制其他尺寸
|
