PFS系列单/三相电源故障模拟器

如果您对该产品感兴趣的话,可以
产品名称: PFS系列单/三相电源故障模拟器

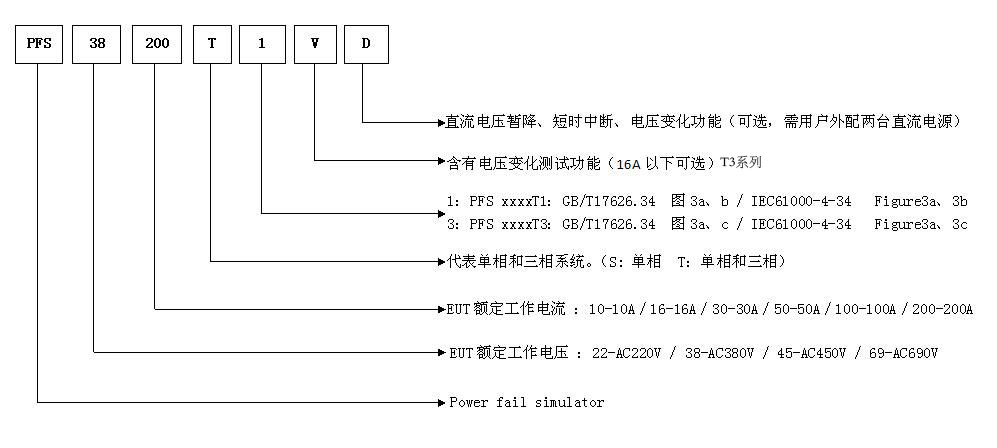

产品型号: PFS 22xxx系列/PFS 38xxx系列/PFS 69xxx系列
产品展商: 3ctest
产品文档: 无相关文档

简单介绍

PFS系列单/三相电源故障模拟器是模拟电气、电子设备会受到电网中电压暂降、短时中断和电压变化的影响


PFS系列单/三相电源故障模拟器  的详细介绍
PFS系列单/三相电源故障模拟器是模拟电气、电子设备会受到电网中电压暂降、短时中断和电压变化的影响。造成这些电压变化的原因是由于电网、变电设备发生故障或者负荷突然发生大的变动。测试此类现象是为了检验电气、电子设备遇到电压突变情况时,能否避免处于不安全的操作条件。PFS系列单/三相电源故障模拟器配有可控制的半导体开关,能承受瞬间冲击电流同时具有电子短路保护功能。PFS系列单/三相电源故障模拟器是国内第一台能满足全兼容IEC 61000-4-11/34,GB/T 17626.11/34测试要求。

优点:
1.5.7寸彩色触摸屏前面板操作
2.全兼容IEC 61000-4-11/34测试
3.内置多功能测试模块组合
4.电压、电流测量采集
5.测试编排程功能
6.以太网、RJ45接口,用于PC远程控制

5.打印测试报告


命名规则:


  • GB/T 17626.11
  • IEC 61000-4-11
  • IEC 61000-4-34
  • GB/T 17626.34
  • EN 61000-4-11

通用参数

显示屏

5.7英寸TFT触摸屏

工作电源范围

110V或220V,±10%,50/60Hz

保险丝

6A

蕞大功耗

300W

用户存储空间

无穷(PC)

通讯方式

以太网LAN、RJ45

辅助接口

D-sub 25p

外部触发输入

BNC,5V TTL

CRO触发输出

BNC,5V TTL

运行控制输入

BNC,5V TTL

外部同步输入

45-65Hz,同名端与异名端之间20-500V

同名端、异名端与机壳0-500V

警告灯输出

0-220VAC 10A/0-48V  DC 3A

电源取决于外接信号灯的种类

安全电路

安全回路开路时停止工作

失效检测

失效时前面板LCD显示,并中断仪器工作

仪器工作状态指示

前面板LED指示、LCD显示

仪器接地连接方式

使用扁平接地线

EUT电源电压注入

5芯工业插座

检测输出方式

标准1米同轴线

机箱尺寸

19英寸6U机箱或22U/35U机柜

仪器重量

约35Kg-500Kg

温度范围

15–35℃

湿度范围

45%–75%

气压范围

86kPa–106kPa

符合IEC 61000 - 4 – 11 & IEC 61000-4-34 标准的电源失效测试

IEC/EN 61000-4-11,GB/T17626.11 & IEC 61000-4-34,GB/T17626.34单/三相交流含电压暂降、短时中断和电压变化的电源故障模拟器技术参数



EUT蕞大持续电流

12A   (PFSxx10xxx系列)

18A   (PFSxx16xxx系列)

33A   (PFSxx30xxx系列)

55A   (PFSxx50xxx系列)

110A  (PFSxx100xxx系列)

220A  (PFSxx200xxx系列)

耐冲击电流

50A及以下产品:500A,50A以上产品:1000A

保护

内置过流、短路、过压、过热、浪涌、群脉冲、静电保护

Line in、Line out端口可选其他外置保护附件

EUT蕞大输入电压

单相250VAC±5%,50/60Hz±5%(300VDC可选)

三相:

PFS38xxxx系列:420VAC,50/60Hz±5%(300VDC可选)

PFS45xxxx系列:480VAC,50/60Hz±5%(300VDC可选)

PFS69xxxx系列:720VAC,50/60Hz±5%(300VDC可选)

EUT电流电压测量

LCD显示

中断电平

0%

电压中断方式

可选一相、两相、三相进行电压中断

暂降电平

0%-100%

电压暂降方式

相线对中线电压暂降

相线对相线电压暂降

PFS xxxxT1:GB/T17626.34  图3a、b / IEC61000-4-34 Figure3a、3b

PFS xxxxT3:GB/T17626.34  图3a、c / IEC61000-4-34   Figure3a、3c

暂降、中断持续时间

0.3-9999周期或5ms-9999ms

(型号后缀含D的为1ms)

暂降、中断间隔时间

5ms-9999ms

暂降、中断试验时间

1s-9999s

暂降、中断上升、下降时间

75A及以下产品:1-5us(标准规定电阻校验)

75A以上产品:  1-50us(标准规定电阻校验)

电压变化电平

(16A及以下可选)

0-100%

电压变化减少时间

(16A及以下可选)

500ms-9999ms(50%-100%)或1-5us(100欧姆负载)

1000ms-9999ms(0%-100%)或1-5us(100欧姆负载)

电压变化增加时间

(16A及以下可选)

500ms-9999ms(50%-100%)

1000ms-9999ms(0%-100%)

电压变化降低后持续时间

(16A及以下可选)

10ms-99999ms

同步

0°- 360°,1°步进设置或随机方式

触发方式

手动、自动、外部触发输入

发生器负载能力说明

发生器峰值冲击能力说明

发生器额定电流

发生器耐电流冲击能力

50A及以下电流

500A

50.1A~100A电流

1000A

100A以上电流

大于1000A

额定电流16A及以下发生器符合IEC 61000-4-11负载能力说明

发生器额定电流

发生器负载电流能力

PFS 3810T1

PFS 3810T1V

12A  AC/DC 持续电流;

15A 持续5s;

25A持续3s;

PFS 3816T1

PFS 3816T1V

18A  AC/DC 持续电流;

23A 持续5s;

40A持续3s;

随机标配

测试系统PFS,附件可扩充、电源电缆、EUT供电电缆、网线、出厂检验报告、说明书
