非屏蔽对称高速通信线雷击浪涌耦合去耦网络

如果您对该产品感兴趣的话,可以
产品名称: 非屏蔽对称高速通信线雷击浪涌耦合去耦网络
产品型号: CDN 405T8-C
产品展商: 3ctest
产品文档: 无相关文档

简单介绍

CDN 405T8-C耦合/去耦网络用来测试非屏蔽对称高速通信线路防雷击浪涌能力


非屏蔽对称高速通信线雷击浪涌耦合去耦网络  的详细介绍

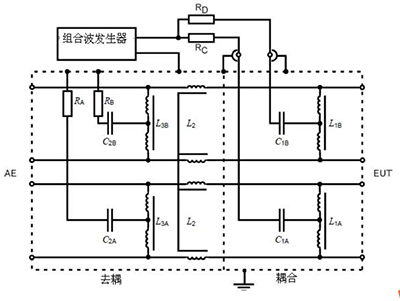

CDN 405T8-C耦合/去耦网络用来测试非屏蔽对称高速通信线路防雷击浪涌能力。数据传输速率高达1,000MBit/s。是按照IEC/EN 61000-4-5图11(电容器耦合)非屏蔽的对称高速数据线标准来设计。采用高导磁性材料作为退耦器件,退耦性能及传输速率稳定。


特点:

> 采用高导磁性材料作为退耦器件
> 同时可以对四路八线通信线测试输出
> 传输速率10MB/100MB/1000MB
> 同时迭加浪涌波形
> 耐浪涌冲击能力强,标准耐压6KV,较大耐受10kV峰值电压(需定制)
> 限流电阻更换可以满足不同雷击浪涌波形测试






  • IEC 61000-4-5
  • EN 61000-4-5
  • GB/T 17626.5

技术参数

项 目

CDN 405T8-C

标准

IEC/EN 61000-4-5

耦合波形

1.2/50μs

脉冲电压

5kV (10 kV 需要定制)

耦合模式

4对8线非屏蔽对称 共模(线对地)

耦合器件

电容器

输出阻抗

电阻内置160Ω*4

8线等效阻抗40Ω

去耦电感

20mH

残余电压

<2%(耦合浪涌电压)

通信接口规格

RJ45母连接器,连接电信线

脚位图

Pair 1: pins 1 / 2

Pair 2: pins 3 / 6

Pair 3: pins 4 / 5

Pair 4: pins 7 / 8

数据速率

10MBit/s、100MBit/s、1,000MBit/s

工作电压

较大 100V DC

工作电流

较大 1A

通用参数

重量

13kg

尺寸

长×宽×高 500×200×200cm

壳体材料

铝材料

环境温度

15°C - 35°C (操作条件)

相对湿度

45% - 75% (操作条件)

资料

原厂测试证书和操作手册

包装箱

手提箱

附件

HV电缆浪涌

1m高压硅胶线,配香蕉插头       2根

接地电缆

2m 黄绿黄色                    1根

测试网线

1m B类接法网线                 2根

资料

原厂测试证书                   1份



操作手册                       1份
